Трапеция для паркура · вариант H600

Эскиз для обсуждения. Несущая способность и устойчивость ещё не подтверждены. Приняты пользователь до 80 кг и использование вертикально. Высота возможного падения не задана.

Два торца и две внутренние перегородки имеют по три нижних и по два верхних шипа. Они входят только в сквозные пазы дна и верхней площадки. Наклонные боковины выполнены прямоугольными деталями без пазов, но с 28 направляющими отверстиями Ø2,5 мм каждая — предварительно под шурупы 4 × 50 мм.

Торцевые перегородки остаются утопленными на 50 мм. Верх и дно выступают за торец, а их крайние пазы полностью замкнуты. Боковины также продолжаются до наружного габарита, но соединяются с торцами клеевым швом без боковых шипов.

В каждом торце выполнены две овальные ручки 130 × 45 мм. Их центры находятся на высоте 270 мм и смещены от середины на 200 мм в обе стороны. Расстояние между центрами хвата составляет 400 мм, как у всех моделей, а между внутренними краями ручек остаётся центральная полоса шириной 270 мм под будущий узел перекладины.

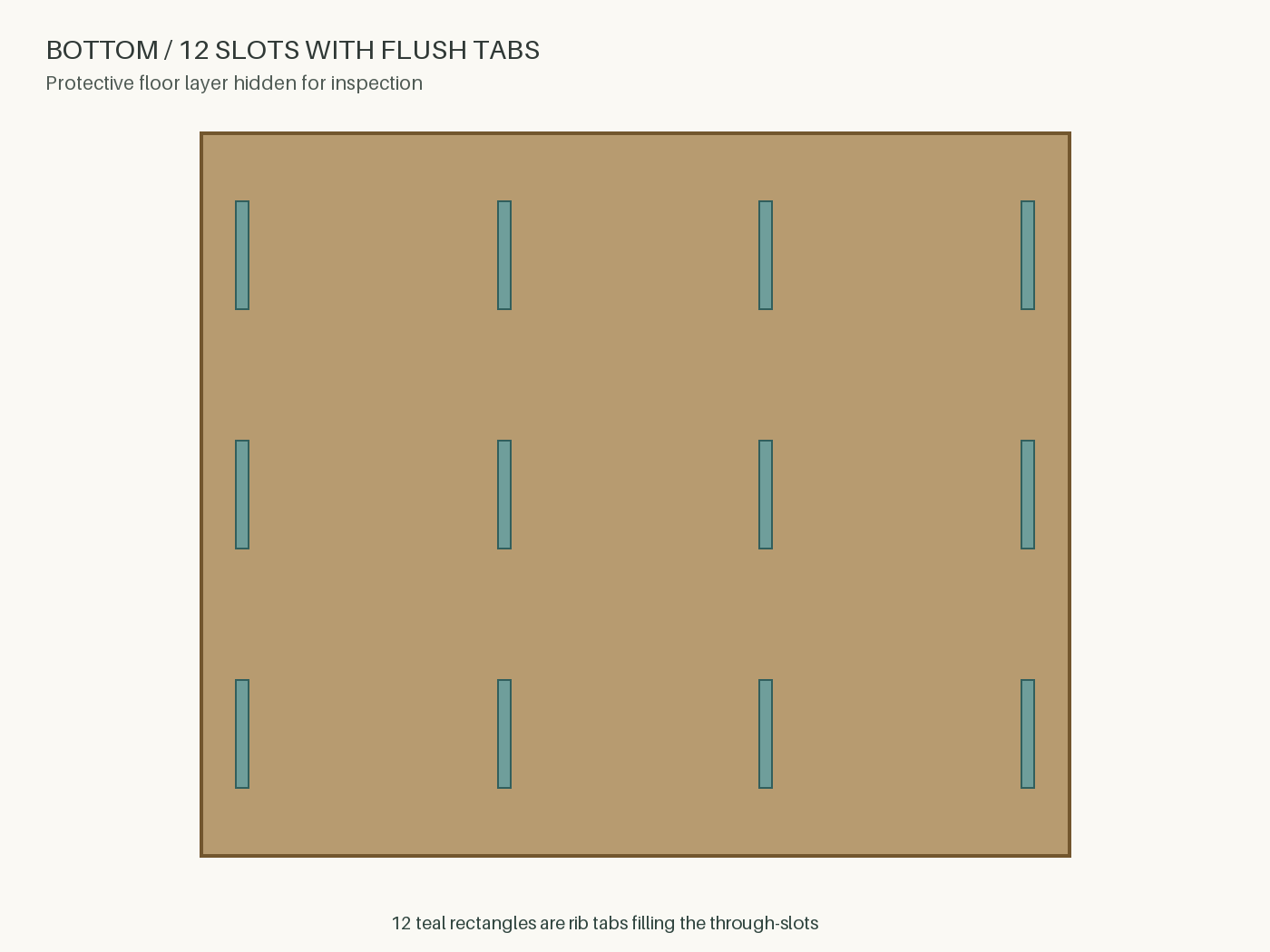

Защитная подложка условной толщиной 3 мм по умолчанию скрыта, чтобы снизу были видны 12 пазов со вставленными шипами. В готовом изделии подложка перекрывает соединения и создаёт ровную поверхность. Верхние и нижние шипы после вклейки выводятся заподлицо.

Крепление металлической жерди пока не задано. Предусмотренная схема использует сквозные болты и распределительные стальные накладки на утопленном торце; основная нагрузка передаётся в верх и дно через торцевые шипы.

Все контуры режутся перпендикулярно листу. Прямые торцы наклонной боковины оставляют у горизонтальных панелей клиновидный зазор до 8,7 мм: его заполняют и герметизируют, а основное крепление боковины обеспечивают четыре непрерывных клеевых шва по поперечным деталям.

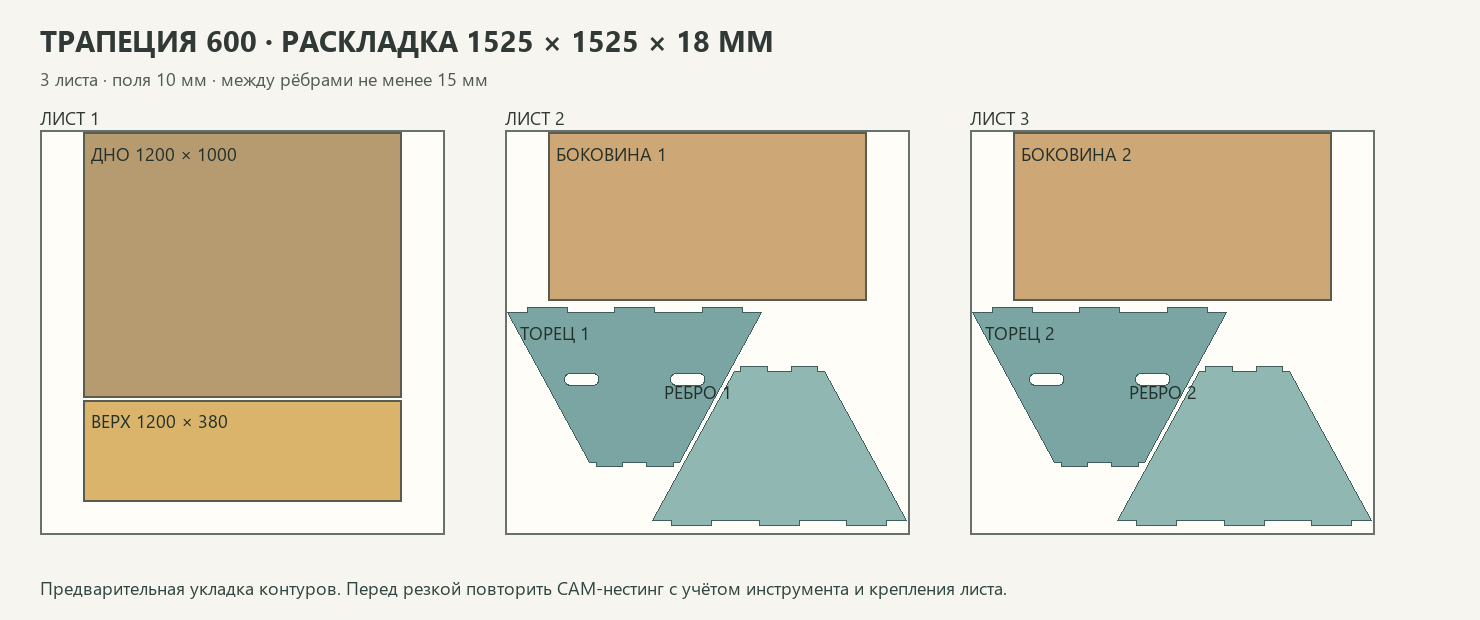

Объёмная модель STL · Описание и расчёт · Раскладка 3 листов · Ручки и свободный центр · Дно без подложки · Разметка отверстий
